Projektering: Generelt om afstivning af spærkonstruktioner
Et nødvendig onde eller blot en del af spærleverancen?

Spærkonstruktioner skal afstives for vindlasten såvel i den færdige konstruktion som under monteringsfasen. Forskellen mellem de 2 situationer er som oftest, at når man har mange spær, er vindlasten større under monteringsfasen på grund af at overfladen på alle spær er større end arealet af gavlen.

Spærkonstruktioner skal ligeledes afstives for egenlast og snelast. Dette skyldes, at der opstår en søjlevirkning i nogle trædele som for eksempel i spærhoveder og tænger.

Denne søjlevirkning giver en tendens til udbøjning vinkelret på spærets længderetning. Hvis denne udbøjning ikke hindres af afstivende elementer, sker der brud eller svigt i tagkonstruktionen.

Billederne på denne side viser en række eksempler på utilstrækkelig afstivning.

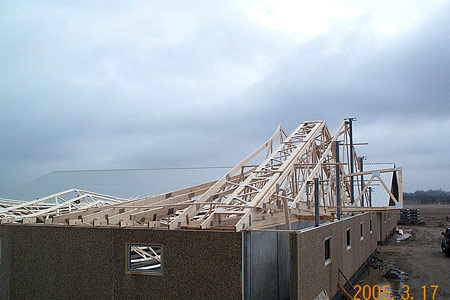

Utilstrækkelig afstivning af spærkonstruktioner

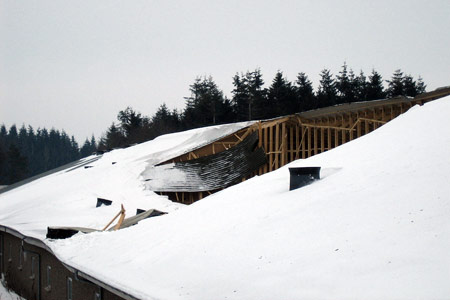

Utilstrækkelig afstivning af spærkonstruktioner

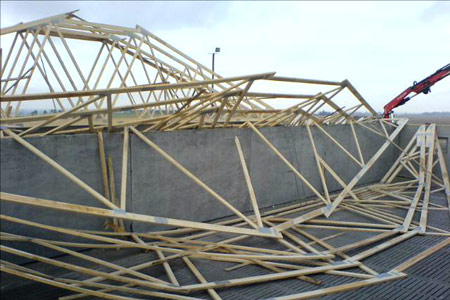

Utilstrækkelig afstivning af spærkonstruktioner

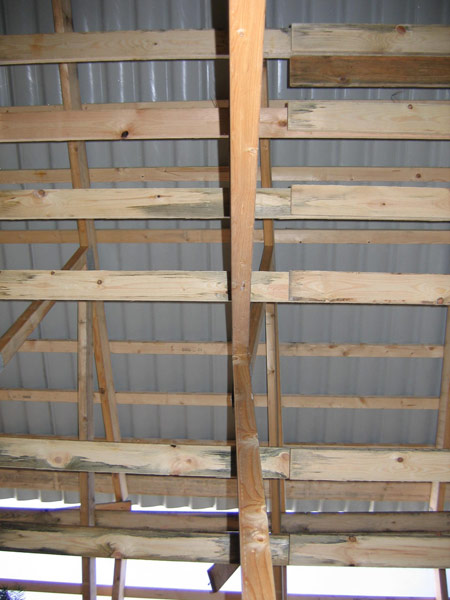

Utilstrækkelig afstivning af spærkonstruktioner

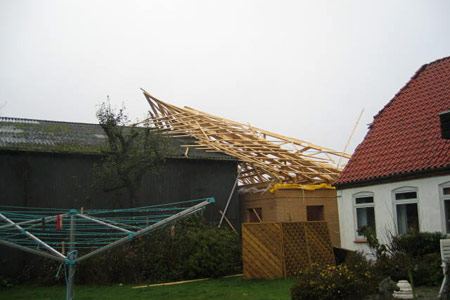

Utilstrækkelig afstivning af spærkonstruktioner

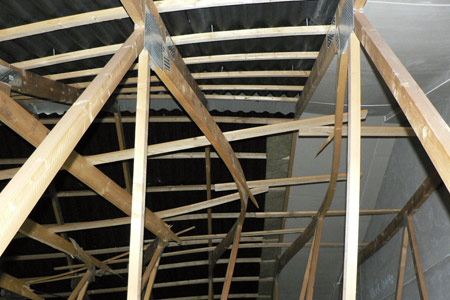

Utilstrækkelig afstivning af spærkonstruktioner

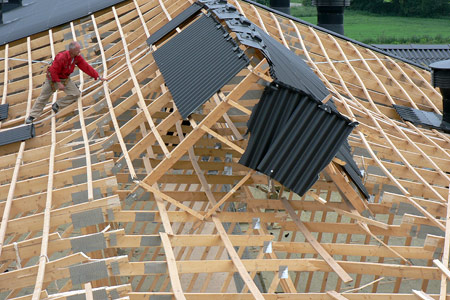

Utilstrækkelig afstivning af spærkonstruktioner
